JT6113(300W/150V/60A)

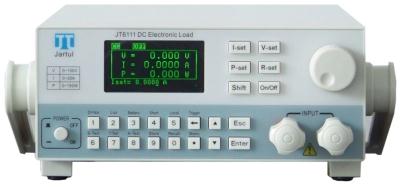

点击放大	产品名称： JT6113(300W/150V/60A) 公司名称： 南京嘉拓电子有限公司 产品型号： JT6113 产品简介： T611x系列可编程直流电子负载，是新一代普及型高速高精度电子负载，提供0.03%的电流电压控制与测量精度，特别适用于电源及相关行业的量产与来料检测；而可编程电流上升率、高速动态带载及可编程序列功能，满足大部分的研发需要。

详细说明

主要特点

★    最大功率300W;最大电流60A;最大电压500V。

★    10Hz，0.1mA，1mV稳定解析度输出。

★    定电流、定电压、定功率、定电阻四种基本操作模式。

★    支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配。

★    高达25KHz动态带载模式（DYNA）。

★    支持过流保护测试（OCP）及最大功率点捕捉（Pmax）。

★    支持负载效应量测（Load Effect）

★    内建波形发生器，在List模式下，可模拟各种带载波形。

★    支持短路（Short）模拟功能。

★    支持单机自动测试(A-Test),支持被测源上电自动触发。

★    支持电池内阻及电量测试（Battery）。

★    支持远端补偿。

★    支持Von、Voff功能。

★    快捷方式支持20组全局数据的存储与读取。

★    高亮度全视角大屏幕图形点阵显示屏。

★    过电压/过电流/过功率/过热保护；电源极性反接保护。

★    无级伺服、智能风扇系统。

★    电气隔离，标准RS232接口。

★    标准SCPI协议。

技术指标

型号		JT6113
额定输入	功率	300W
	电压	0~15V	0~150V
	电流	0~6A	0~60A
	最低操作电压	1.4V@60A
CC模式	范围	0~6A	0~60A
	细度	0.1mA	1mA
	精度	0.03%+0.1%FS
CV模式	范围	0~15V	0~150V
	细度	1mV	10mV
	精度	0.03%+0.05%FS
CP模式	范围	300W
	细度	16Bits
	精度	0.1%+0.1%FS
CR模式	范围	0.024Ω~25KΩ
	细度	16Bits
	精度	(0.1+0.02R)%
动态操作模式	范围	20uS~50S
	细度	2uS
	精度	1uS+20PPM
	压摆率	1.2A/mS~2.4A/uS
电压量测	范围	0~15V	0~150V
	分辨率	1mV	10mV
	精度	0.02%+0.03%FS
电流量测	范围	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	0.03%+0.05%FS
