10KW、20KW直流电子负载

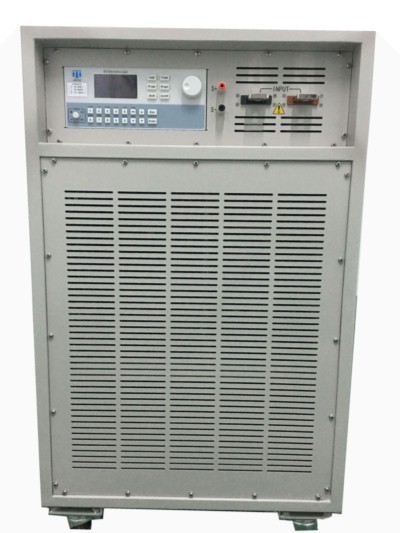

产品名称:JT6351A(10KW/150V/500A)
产品型号:JT6351A
产品简介:

详细介绍

主要特点:

★    多种工作模式

· 具有CC/CV/CP/CR/DYNA/List/OCP 等测试模式。

· LED模式,模拟真实LED带载

★    单机自动测试:

· 一键完成负载效应、纹波、瞬态、OCP、短路等测试,提高测试效率。

· 完整测试报告,并支持手工单步带载,以支持便捷的维修应用。

★    同步时序控制:

· 支持16路负载的同步带载、动态操作、List操作,满足多路输出电源的测试需要。

· 支持16路负载的并联操作,智能功率分配,满足大功率扩展需要。

★    高速环路(10us满量程电流上升时间):

· 失调冲击能量减低,抗冲击能力更强,系统可靠性更高。

· 电源纹波抑制比更高,带载更精确。

★    高速高精度控制与量测:

· 0.03%控制精度,500kHz控制频率,可编程电流变化斜率。

· 500kHz采样,15Hz数据刷新频率,0.03%精度,10uA,100uV稳定解析度。

· 电压电流峰峰值、峰值实时量测(Vpp/Vp+/Vp-/Ipp/Ip+/Ip-)。

★    动态负载与控制:

· 最高50kHz动态负载工作频率,可编程电流变化斜率,电压峰值Vp+/Vp-实时量测。

· 同步时序控制,支持不同负载的同步动态带载。

· 最高50kHz自动变频动态扫描功能(Sweep)。

★    可编程负载时序功能(List):

· 8个文件,每个文件200步负载时序,2us分辨率,最高支持50kHz复杂波形编辑。

· 单步可编程电流变化率及自动折线化支持,使波形编辑更便捷,信息量更丰富。

· 同步时序控制,支持不同负载的同步序列带载。

★    自动OCP测试:

· 自动攫取OCP保护点。

· 自动攫取最大功率点(Pmax)及此点工作电压电流。

★    触发与时间量测(Timing):

· 电压电流波形触发,支持电源的建立时间、OCP延迟时间,保险丝通断时间等测试。

· 外部硬件触发,支持电源启动时间/保持时间等测试。

· 波形捕捉,支持OVP保护点及保护时间测试。

★    程控应用:

· 标准SCPI协议,标准隔离RS232串口,最高波特率115200。

· 5V/200mA隔离电源输出,方便不同接口设备(比如RS485总线)的互联。

· TRIG_IN、RI、DFI、TRIG_OUT四路高速隔离I/O信号,支持不同设备间的同步应用。

· 最快2us采样间隔,4096点,16位精度数字化暂态波形输出功能。
