详细介绍

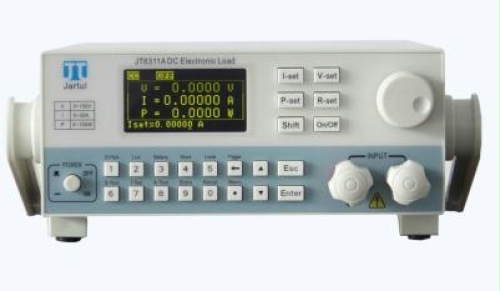

嘉拓电子负载在测试开关电源,LED驱动电源,自动测试系统 (ATE), 保险丝等方面,具有得天独厚的优势。
主要特点:
- 最大功率300W;最大电流60A;最大电压500V。
- 支持16台负载的同步带载,满足多路输出电源的测试需要。
- 支持16台负载的同步并机,满足单路输出电源的功率扩展需要。
- 500KHz同步采样,10Hz,10uA,0.1mV稳定解析度输出。
- 电压/电流纹波(Vpp/Ipp)、峰值(Vp+/Ip+)、谷值(Vp-/Ip-)量测。
- 可编程电流上升/下降率。
- 定电流、定电压、定功率、定电阻四种基本操作模式。
- 支持真实LED模拟功能(JT6310A无此功能)。
- 支持CV/CC源定功率/定电阻,定电阻模式CV/CC源智能侦测与匹配。
- 高达50KHz动态带载模式(DYNA),及电压峰谷Vp+、Vp-量测。
- 支持过流保护测试(OCP)及最大功率点捕捉(Pmax)。
- 支持负载效应量测(Load Effect)
- 高速动态变频扫描技术(sweep)。
- 支持时间量测(Timing)。
- 支持过压保护(OVP)测试。
- 内建波形发生器,在List模式下,可模拟各种带载波形。
- 支持短路(Short)模拟功能。
- 支持单机自动测试(A-Test),支持所有扩展模式,支持所有检测项。
- 支持电池内阻及电量测试(Battery)。
- 支持远端补偿。
- 支持Von、Voff功能。
- 快捷方式支持20组全局数据的存储与读取。
- 高亮度全视角大屏幕图形点阵显示屏。
- 过电压/过电流/过功率/过热保护;电源极性反接保护。
- 无级伺服、智能风扇系统。
- 电气隔离,外部触发输入输出。
- 电气隔离,标准RS232接口。
- 支持电流波形监控输出。
- 标准SCPI协议。
技术指标:
型号 |
JT6314A |
||
额定输入 |
功率 |
300W |
|
电压 |
0~50V |
0~500V |
|
电流 |
0~1.5A |
0~15A |
|
最低操作电压 |
1.6V@15A |
||
CC 模式 |
范围 |
0~1.5A |
0~15A |
细度 |
0.02mA |
0.2mA |
|
精度 |
0.03%+0.05%FS |
||
CV模式 |
范围 |
0~50V |
0~500V |
细度 |
0.5mV |
5mV |
|
精度 |
0.03%+0.03%FS |
||
CP模式 |
范围 |
300W |
|
细度 |
16Bits |
||
精度 |
0.1%+0.1%FS |
||
CR模式 |
范围 |
0.1Ω~50KΩ |
|
细度 |
16Bits |
||
精度 |
(0.1+0.005R)% |
||
LED模式 |
带宽 |
100kHz以上 |
|
Rd系数范围 |
0.001~1 |
||
动态操作 模式 |
范围 |
10uS~50S |
|
细度 |
2uS |
||
精度 |
1uS+20PPM |
||
压摆率 |
0.3A/mS~1.5A/uS |
||
电压量测 |
范围 |
0~50V |
0~500V |
分辨率 |
0.2mV |
2mV |
|
精度 |
0.02%+0.03%FS |
||
电流量测 |
范围 |
0~1.5A |
0~15A |
分辨率 |
0.01mA |
0.1mA |
|
精度 |
0.03%+0.05%FS |
||
纹波量测 |
范围 |
0~50V |
0~500V |
带宽 |
10Hz~100kHz |
||
精度 |
1mV |
10mV |
